大家好，我是 小林。
Git 是程序员学习和工作都离不开发工具，也是非程序员好用的文档版本管理工具。
本文图解 Git 中的最常用命令。如果你稍微理解 Git 的工作原理，这篇文章能够让你理解的更透彻。
原文链接：https://marklodato.github.io/visual-git-guide/index-zh-cn.html
基本用法

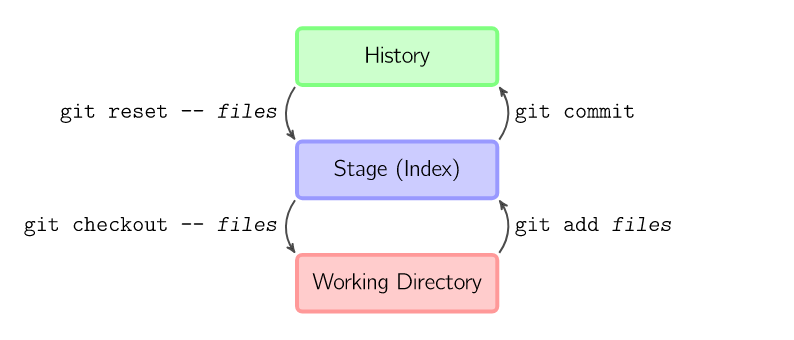

上面的四条命令在工作目录、暂存目录(也叫做索引)和仓库之间复制文件。
git add files 把当前文件放入暂存区域。 git commit 给暂存区域生成快照并提交。 git reset -- files 用来撤销最后一次git add files，你也可以用git reset 撤销所有暂存区域文件。 git checkout -- files 把文件从暂存区域复制到工作目录，用来丢弃本地修改。
你可以用 git reset -p, git checkout -p, or git add -p进入交互模式。

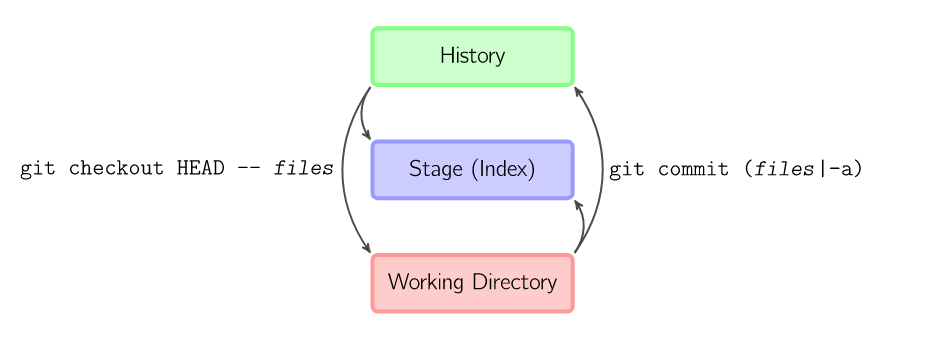

也可以跳过暂存区域直接从仓库取出文件或者直接提交代码。
git commit -a 相当于运行 git add 把所有当前目录下的文件加入暂存区域再运行。git commit. git commit files 进行一次包含最后一次提交加上工作目录中文件快照的提交。并且文件被添加到暂存区域。 git checkout HEAD -- files 回滚到复制最后一次提交。
约定
后文中以下面的形式使用图片。

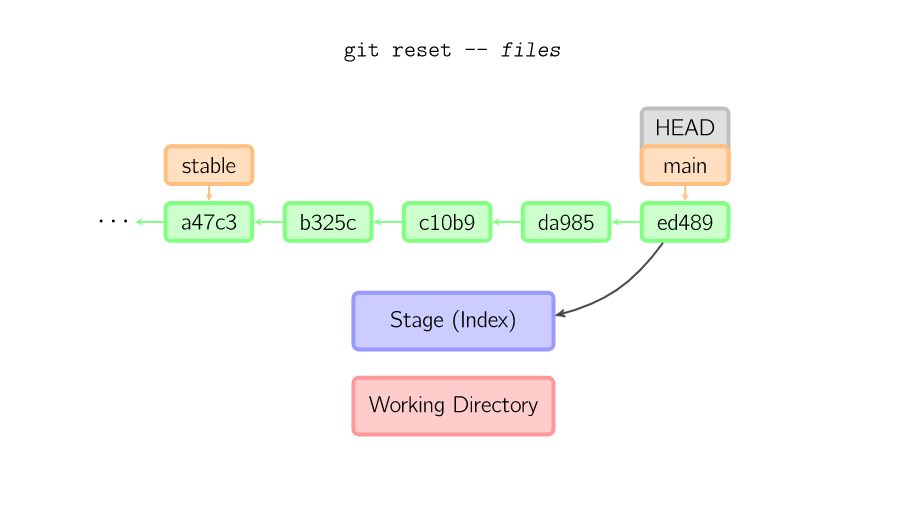

绿色的5位字符表示提交的ID，分别指向父节点。分支用橘色显示，分别指向特定的提交。当前分支由附在其上的HEAD标识。这张图片里显示最后5次提交，ed489是最新提交。main分支指向此次提交，另一个stable分支指向祖父提交节点。
命令详解
Diff

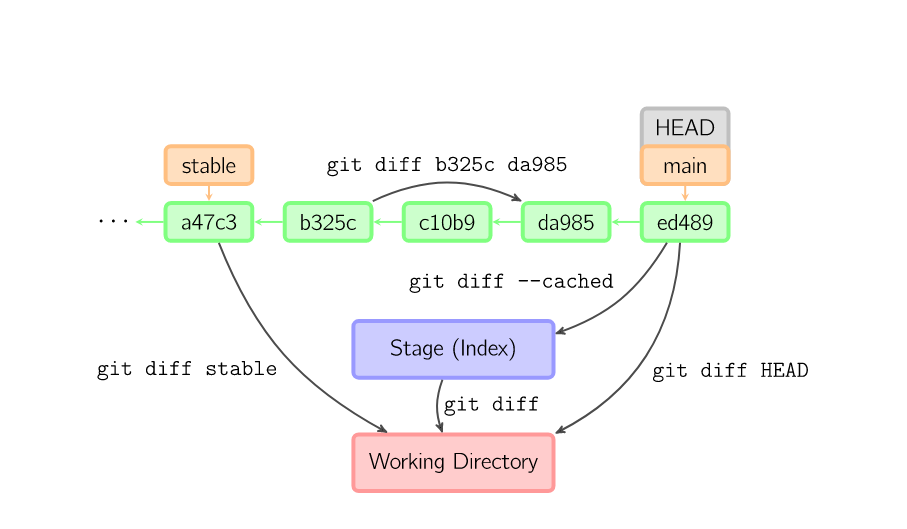

有许多种方法查看两次提交之间的变动。下面是一些示例。
Commit

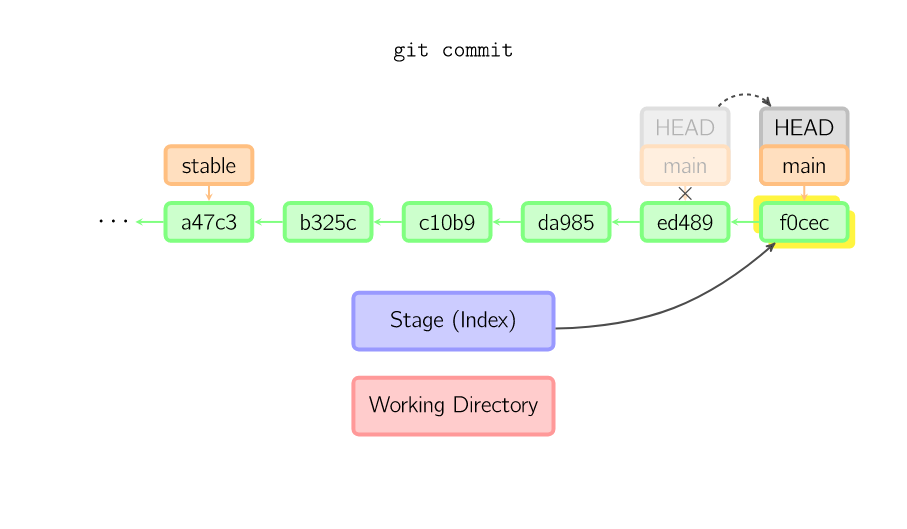

提交时，git用暂存区域的文件创建一个新的提交，并把此时的节点设为父节点。然后把当前分支指向新的提交节点。下图中，当前分支是main。在运行命令之前，main指向ed489，提交后，main指向新的节点f0cec并以ed489作为父节点。

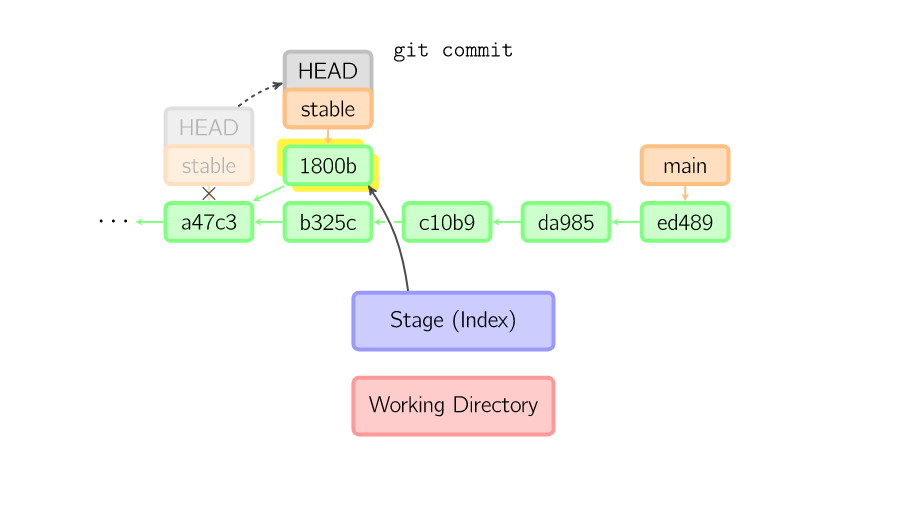

即便当前分支是某次提交的祖父节点，git会同样操作。下图中，在main分支的祖父节点stable分支进行一次提交，生成了1800b。这样，stable分支就不再是main分支的祖父节点。此时，合并 (或者 衍合) 是必须的。

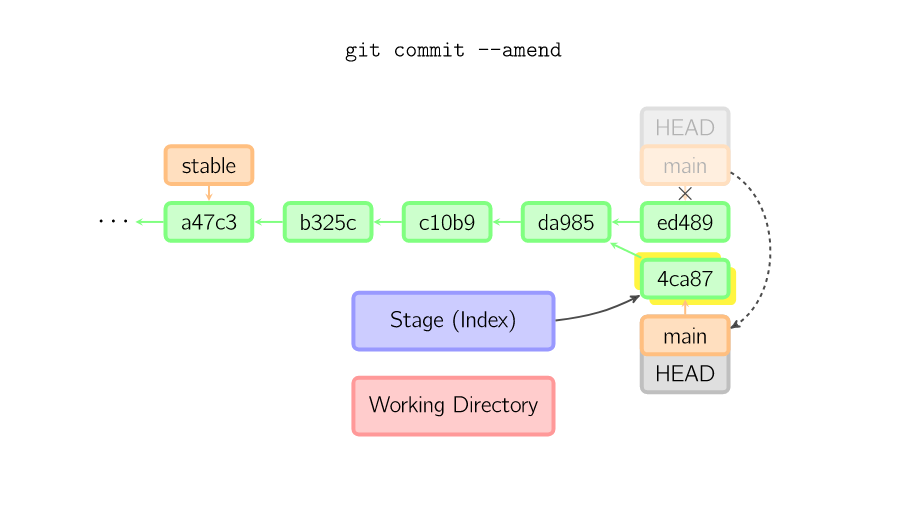

如果想更改一次提交，使用 git commit --amend。git会使用与当前提交相同的父节点进行一次新提交，旧的提交会被取消。
另一个例子是分离HEAD提交,后文讲。
Checkout
checkout命令用于从历史提交（或者暂存区域）中拷贝文件到工作目录，也可用于切换分支。
当给定某个文件名（或者打开-p选项，或者文件名和-p选项同时打开）时，git会从指定的提交中拷贝文件到暂存区域和工作目录。比如，git checkout HEAD~ foo.c会将提交节点HEAD~(即当前提交节点的父节点)中的foo.c复制到工作目录并且加到暂存区域中。（如果命令中没有指定提交节点，则会从暂存区域中拷贝内容。）注意当前分支不会发生变化。

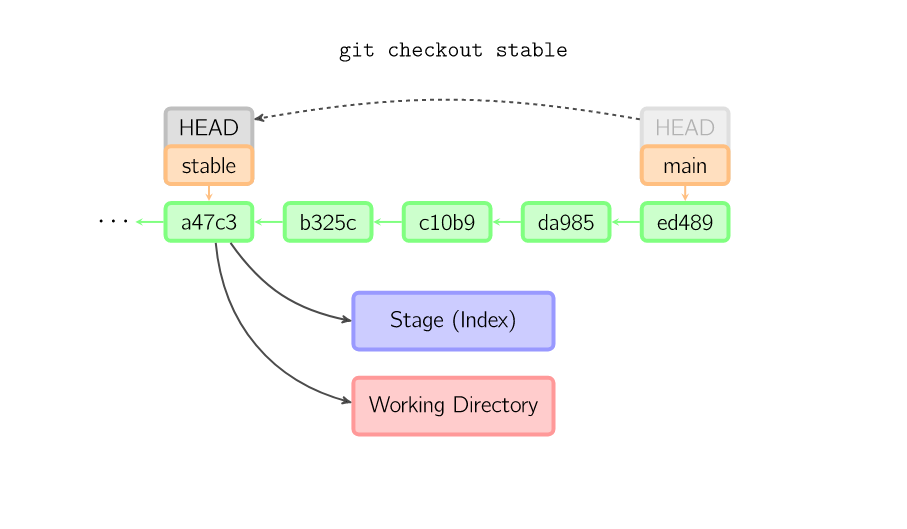

当不指定文件名，而是给出一个（本地）分支时，那么HEAD标识会移动到那个分支（也就是说，我们“切换”到那个分支了），然后暂存区域和工作目录中的内容会和HEAD对应的提交节点一致。新提交节点（下图中的a47c3）中的所有文件都会被复制（到暂存区域和工作目录中）；只存在于老的提交节点（ed489）中的文件会被删除；不属于上述两者的文件会被忽略，不受影响。
如果既没有指定文件名，也没有指定分支名，而是一个标签、远程分支、SHA-1值或者是像main~3类似的东西，就得到一个匿名分支，称作detached HEAD（被分离的HEAD标识）。这样可以很方便地在历史版本之间互相切换。比如说你想要编译1.6.6.1版本的git，你可以运行git checkout v1.6.6.1（这是一个标签，而非分支名），编译，安装，然后切换回另一个分支，比如说git checkout main。然而，当提交操作涉及到“分离的HEAD”时，其行为会略有不同，详情见在下面。
HEAD标识处于分离状态时的提交操作
当HEAD处于分离状态（不依附于任一分支）时，提交操作可以正常进行，但是不会更新任何已命名的分支。(你可以认为这是在更新一个匿名分支。)
一旦此后你切换到别的分支，比如说main，那么这个提交节点（可能）再也不会被引用到，然后就会被丢弃掉了。注意这个命令之后就不会有东西引用2eecb。
但是，如果你想保存这个状态，可以用命令git checkout -b name来创建一个新的分支。
Reset
reset命令把当前分支指向另一个位置，并且有选择的变动工作目录和索引。也用来在从历史仓库中复制文件到索引，而不动工作目录。
如果不给选项，那么当前分支指向到那个提交。如果用--hard选项，那么工作目录也更新，如果用--soft选项，那么都不变。
如果没有给出提交点的版本号，那么默认用HEAD。这样，分支指向不变，但是索引会回滚到最后一次提交，如果用--hard选项，工作目录也同样。
如果给了文件名(或者 -p选项), 那么工作效果和带文件名的checkout差不多，除了索引被更新。
Merge
merge 命令把不同分支合并起来。合并前，索引必须和当前提交相同。如果另一个分支是当前提交的祖父节点，那么合并命令将什么也不做。另一种情况是如果当前提交是另一个分支的祖父节点，就导致fast-forward合并。指向只是简单的移动，并生成一个新的提交。
否则就是一次真正的合并。默认把当前提交(ed489 如下所示)和另一个提交(33104)以及他们的共同祖父节点(b325c)进行一次三方合并。结果是先保存当前目录和索引，然后和父节点33104一起做一次新提交。
Cherry Pick
cherry-pick命令"复制"一个提交节点并在当前分支做一次完全一样的新提交。
Rebase
衍合是合并命令的另一种选择。合并把两个父分支合并进行一次提交，提交历史不是线性的。衍合在当前分支上重演另一个分支的历史，提交历史是线性的。本质上，这是线性化的自动的 cherry-pick
上面的命令都在topic分支中进行，而不是main分支，在main分支上重演，并且把分支指向新的节点。注意旧提交没有被引用，将被回收。
要限制回滚范围，使用--onto选项。下面的命令在main分支上重演当前分支从169a6以来的最近几个提交，即2c33a。
同样有git rebase --interactive让你更方便的完成一些复杂操作，比如丢弃、重排、修改、合并提交。
技术说明
文件内容并没有真正存储在索引(.git/index)或者提交对象中，而是以blob的形式分别存储在数据库中(.git/objects)，并用SHA-1值来校验。索引文件用识别码列出相关的blob文件以及别的数据。对于提交来说，以树(tree)的形式存储，同样用对于的哈希值识别。树对应着工作目录中的文件夹，树中包含的 树或者blob对象对应着相应的子目录和文件。每次提交都存储下它的上一级树的识别码。
如果用detached HEAD提交，那么最后一次提交会被the reflog for HEAD引用。但是过一段时间就失效，最终被回收，与git commit --amend或者git rebase很像。
